為了要舉辦「老地方冰果室十週年系列活動之二:2006 年年度網聚」,在下去了一趟大直,從網友同時也是知名的蘋果老機收藏與買賣達人 -- 小龍那兒取回他要展出的四台老機。為了讓無法出席的網友不會感到太遺憾,在下花了些時間拍照先分享給網友,除了貼在老地方冰果室外,也貼在敗家網這兒。
這就是小龍要展示的四台老機中,最老老老老老的款式 -- 黑色 Apple II+ 上面放著 5.25 吋的軟碟機一台。
這是掛著 Bell & Howell 名號的 Apple II+ 。當年也因為配銷商 Bell & Howell 的要求,才特別推出此款黑色款式,與原廠的白灰色有所區別。
軟碟機 disk II 上面一樣標了 Bell & Howell 的名號。

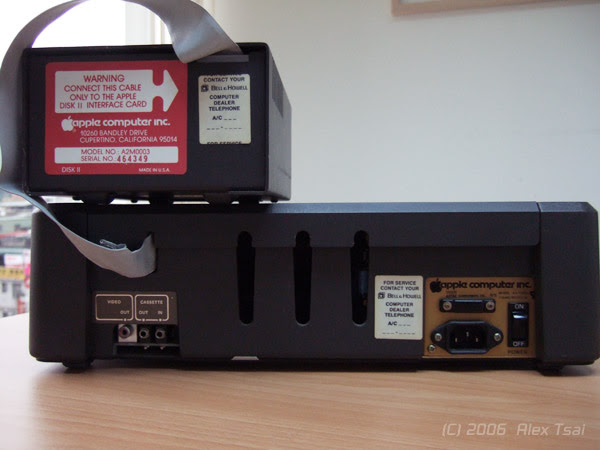

從後端觀之…
電源供應器的電源線插孔特寫…
主機機殼下的標籤。可以發現這一台是 AS21048B ,是 Bell & Howell 的三款機型中最高級的一款。根據資料顯示,這款機型多了 backpack 套件包。
disk II 軟碟機機背與機底的標籤…
掀開主機的機板,瞧瞧內裝吧!真是熟悉的主機板,好久不見!在下不禁快掉下淚來,這不但是看到了令人懷念的玩意兒,更令在下想起了自己的年歲。
本台機器的心臟 -- 6502 微處理器, 1 MHz 。這台 Apple II+ 可執行的作業系統是 Apple DOS 3.1 ~ 3.3 與後來的 ProDOS ,以及身兼 OS 與程式語言的 Apple Pascal ;加了 Z80 卡後還可執行 CP/M 。
擴充槽特寫。從 #0 到 #7 共八個擴充槽,習慣上 #0 插著記憶體擴充卡、 #1 插印表機界面卡、 #2 插 Z80 卡、 #3 插將螢幕從 40 行變成 80 行的 80 行卡、 #5 插顯示中文漢卡、 #6 插軟碟機控制卡…
擴充槽 #0 所插接的 16KB 記憶擴充卡,連同主機板上的 48KB ,共有 64KB ,這是 Apple II+ 的標準記憶體配備。
這是擴充槽 #6 所插接的軟碟機控制卡,一張卡可接兩台軟碟機。
單音喇叭,位於鍵盤下方偏左側處…
主機板上標有 Apple 公司的字樣,與主機板的手寫序號。年份︰ 1979 。
上蓋之所以不需任何螺絲而能夠卡緊的功臣︰硬式魔鬼沾…
主機板一角,這兒展現的是 Game Port 也就是插接搖桿等遊戲周邊,以及後來滑鼠的位置。
